PROTO - circuit simulator

قم ببناء ومحاكاة والتعرف على الدوائر الإلكترونية باستخدام جهاز محاكاة الدوائر PROTO

هل تبحث عن أدوات مثل Multisim أو SPICE أو LTspice أو Proteus أو Altium؟ هذا عظيم! PROTO عبارة عن محاكي للدوائر الإلكترونية في الوقت الفعلي مما يعني أنك قادر على إعداد دائرة بمكونات مختلفة ومحاكاة سلوك الدائرة الإلكترونية.

أثناء المحاكاة يمكنك التحقق من الفولتية والتيارات والعديد من المتغيرات الأخرى. تحقق من الإشارات الموجودة على راسم الذبذبات متعدد القنوات وقم بضبط دائرتك في الوقت الفعلي! يمكن أن يساعد تطبيقنا بشكل كبير في مشروع Raspberry Pi أو Arduino أو ESP32. يمكنك أيضًا استخدام PROTO كمحاكي للدوائر المنطقية وإجراء التحليل الإلكتروني الرقمي!

* يمكنك الإبلاغ عن مشكلة أو تقديم طلب مكون على https://github.com/Proto-App/Proto-Android/issues *

الميزات:

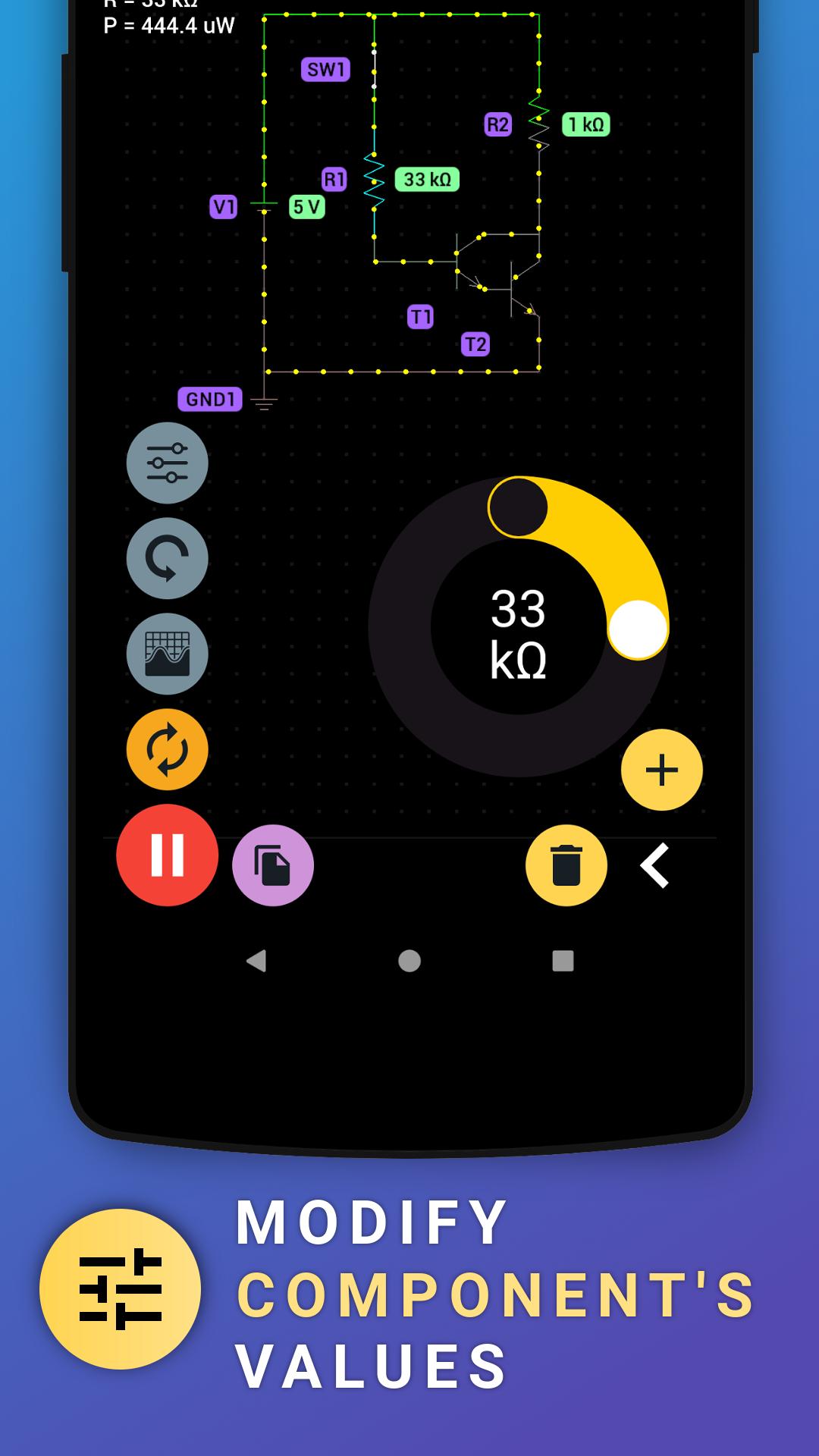

+ ضبط معلمات الدائرة (مثل الجهد والتيار وغيرها)

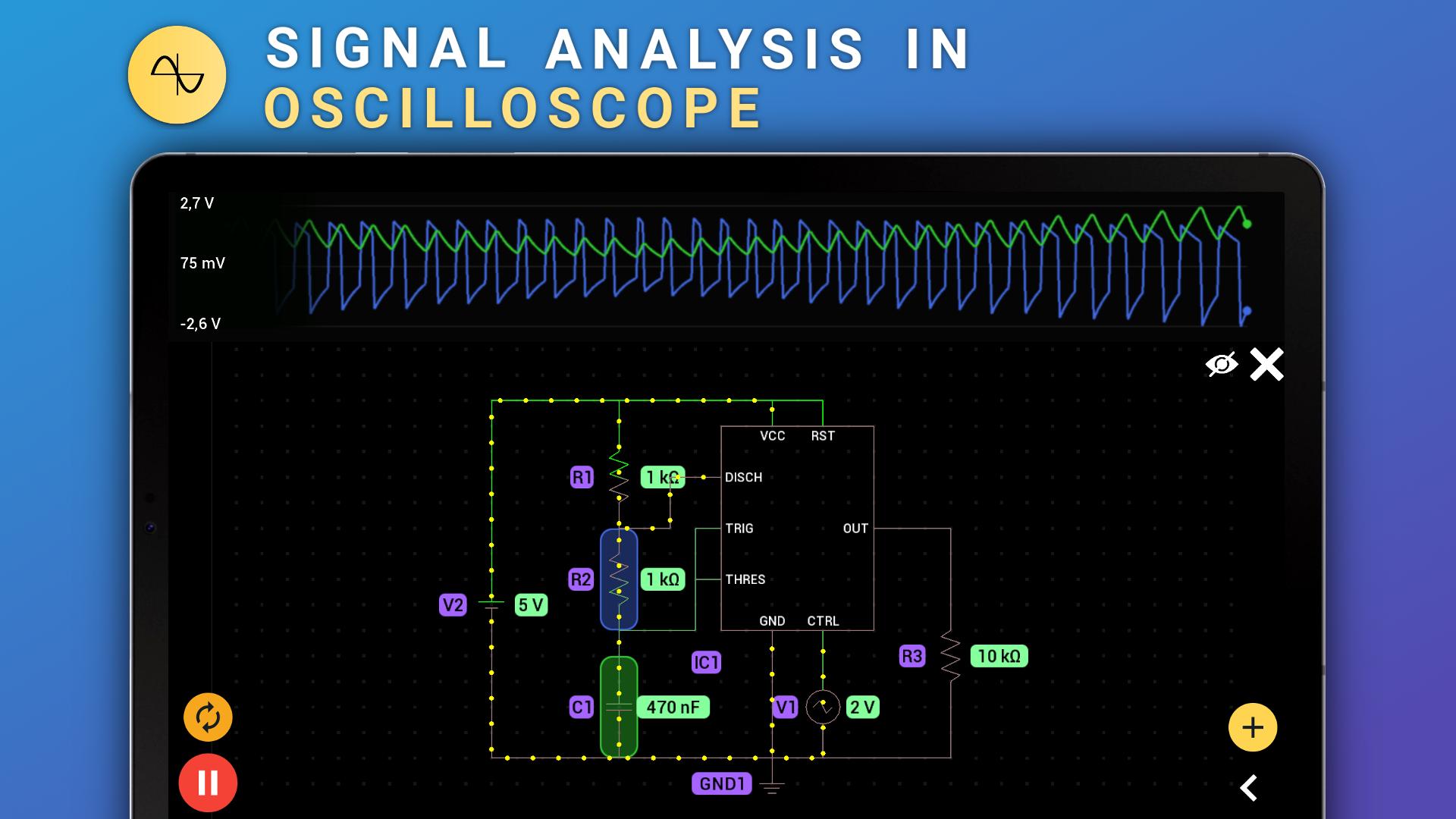

+ راسم الذبذبات رباعي القنوات

+ فردي زر التشغيل/الإيقاف المؤقت للتحكم في المحاكاة

+ نسخ المكونات الإلكترونية

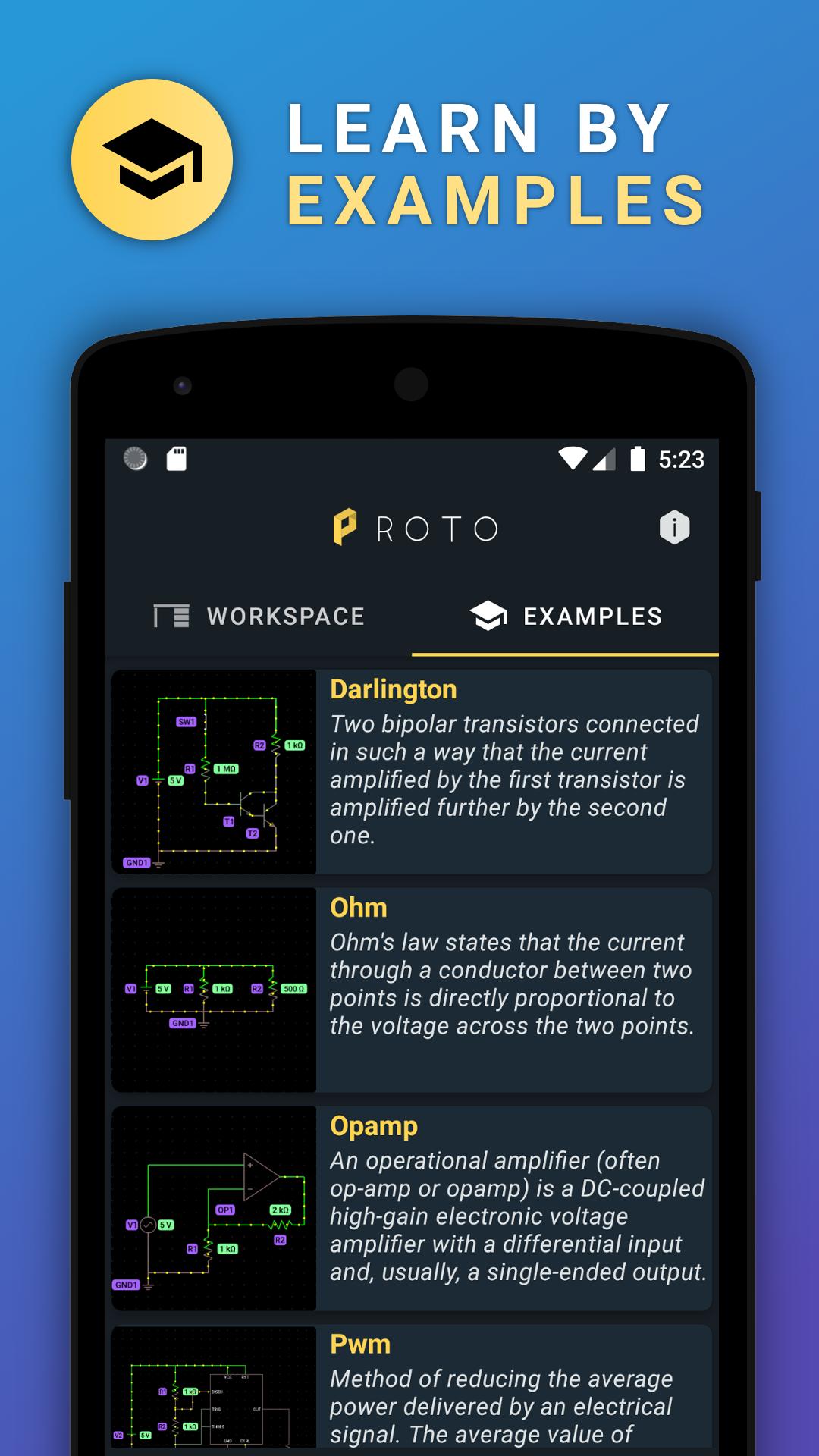

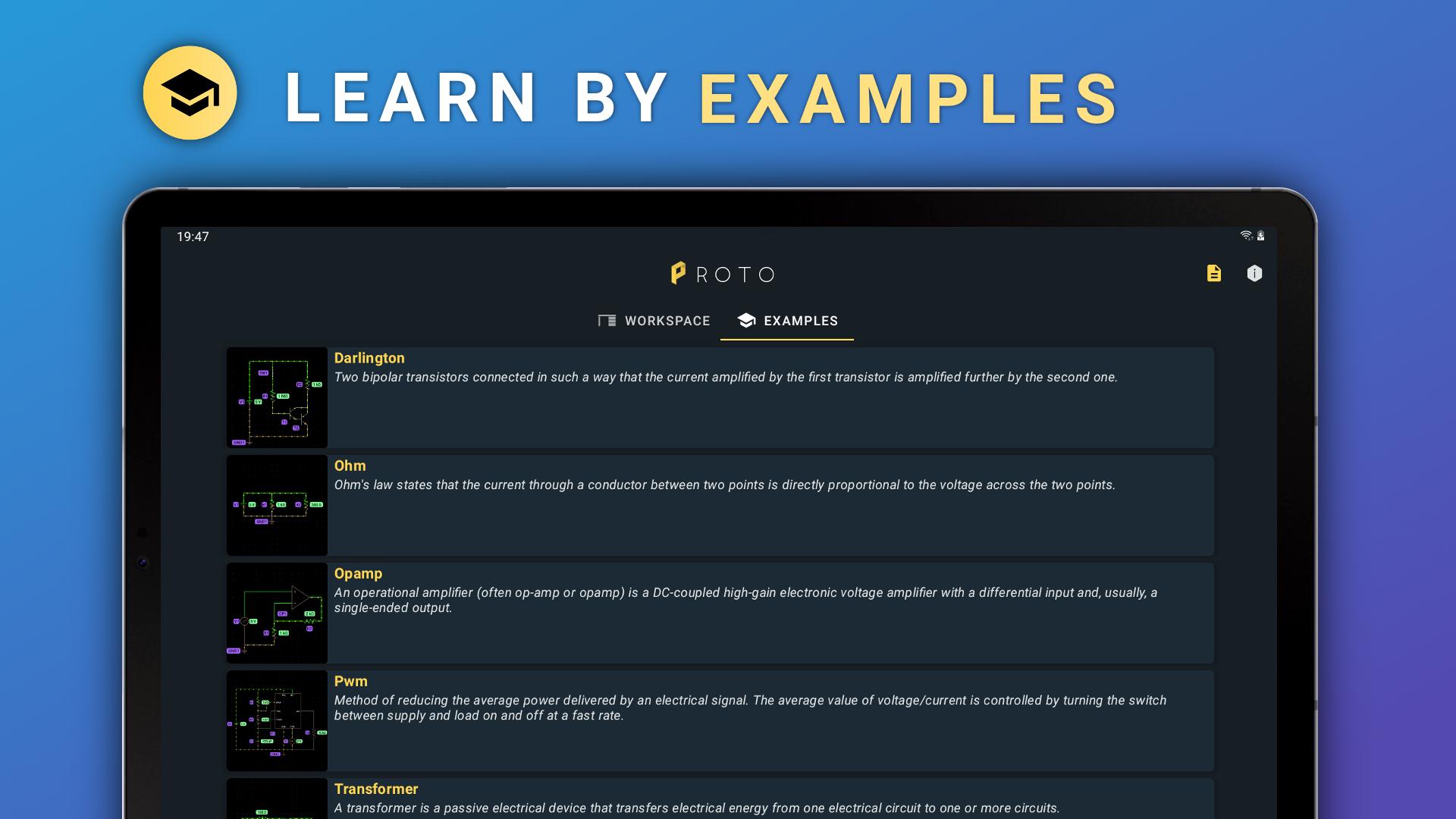

+ التعرف على الدوائر الإلكترونية من خلال الأمثلة الموجودة في التطبيق

+ مشاركة الدائرة مع الأصدقاء

+ سمات (غامقة، فاتحة، محيطية، مشمسة)

+ تصدير دوائر PNG وJPG وPDF

+ تصدير مساحة العمل

+ دروس فيديو حول الإلكترونيات

+ دعم Arduino في المستقبل

المكونات:

+ DC، AC، Square، Trinagle، Sawtooth، Pulse، مصدر جهد الضوضاء

+ المقاوم

+ مقياس الجهد

+ المكثف

+ المكثف المستقطب

+ مغو

+ محول

+ ديود (صمام ثنائي مصحح، LED، زينر، شوتكي)

+ ترانزستور (NPN، PNP، N وP قناة Mosfet)< /p>

+ مفاتيح (SPST, Relay)

+ لمبة

+ مضخم تشغيلي

+ مؤقت 555 (NE555)

+ الفولتميتر

+ مقياس التيار الكهربائي

+ المصهر

+ مقاوم ضوئي (يستخدم مستشعر ضوء الهاتف)

+ محول تناظري إلى رقمي (ADC)

+ مقياس تسارع (يستخدم مستشعر مقياس تسارع الهاتف)

+ مصدر FM

+ الإدخال المنطقي

+ الممريستور

+ الإخراج المنطقي

+ المسبار

+ سكة الجهد الكهربائي

الحزمة التناظرية:

+ صمام ثنائي للنفق

+ فاراكتر

+ ثرمستور NTC

+ مركز محول استغلالي

+ مشغل شميت

+ مشغل شميت (مقلوب)

+ خلية شمسية

+ ترياك

+ DIAC

+ الثايرستور

+ صمام ثلاثي

+ دارلينجتون NPN

+ دارلينجتون PNP

+ تناظري SPST

+ SPDT تناظري

الحزمة الرقمية:

+ Adder

+ عداد

+ مزلاج

+ تسجيل PISO

+ تسجيل SIPO

+ وحدة فك ترميز السبعة أجزاء

+ مولد التسلسل

+ D Flip- بالتخبط

+ T Flip-flop

+ JK Flip-flop

+ معدد

+ مزيل تعدد الإرسال

+ مصدر تيار متحكم فيه بالجهد (VCCS)

+ مصدر جهد متحكم فيه (VCVS)

+ مصدر تيار متحكم فيه (CCCS)

+ مصدر جهد متحكم فيه (CCVS)

+ Optocoupler

حزمة متنوعة:

+ Wobbulator

+ مصدر AM

+ SPDT التبديل

+ المحول الرقمي إلى التناظري (DAC)

+ الهوائي

+ فجوة الشرارة

+ شريط LED

+ RGB LED

+ مقياس المقاومة

+ إدخال الصوت

+ الميكروفون

+ بطارية الجهاز

+ محرك DC

+ 14 ​​قطعة LED

+ جسر ديود

+ كريستال

+ منظمات الجهد (عائلة 78xx)

+ TL431

+ الجرس

+ مقياس التردد

حزمة JavaScrip:

+ كتابة الكود

+ مترجم JavaScript (فئة ES2020)

+ الوصول إلى مدخلات IC في الكود

+ الوصول إلى مخرجات IC في الكود

+ أربع دوائر متكاملة مخصصة

حزمة TTL 7400:

+ 7404 - عاكس سداسي

+ 7410 - بوابة NAND ثلاثية ثلاثية المدخل

p>

+ 7414 - عاكس شميت سداسي الزناد

+ 7432 - بوابة OR رباعية المدخلات

+ 7440 - مخزن NAND ثنائي رباعي المدخلات

+ 7493 - عداد ثنائي

+ 744075 - بوابة OR ثلاثية المدخلات

+ 741G32 - فردي 2 -بوابة الإدخال أو

+ 741G86 - بوابة XOR فردية ذات مدخلين

حزمة 4000 CMOS:

+ 4000 - بوابة NOR مزدوجة ثلاثية المدخل وعاكس.

+ 4001 - بوابة NOR رباعية ذات مدخلين.

+ 4002 - بوابة NOR مزدوجة ذات 4 مدخلات.

+ 4011 - بوابة NAND رباعية ذات مدخلين. .

+ 4016 - مفتاح ثنائي رباعي.

+ 4017 - عداد عقد جونسون 5 مراحل.

+ 4023 - بوابة NAND ثلاثية 3 مداخل.< /p>

+ 4025 - بوابة NOR ثلاثية 3 مداخل.

+ 4081 - بوابة وبوابة رباعية 2 مداخل.

+ 4511 - BCD إلى وحدة فك ترميز 7 مقاطع.

مجموعة المستشعرات:

+ الضغط

+ الجيروسكوب

+ الضوء

+ المجال المغناطيسي

+ القرب

+ درجة الحرارة

+ الرطوبة

PROTO هو برنامج محاكاة دوائر شامل يمكّن المستخدمين من تصميم الدوائر الإلكترونية وتحليلها واستكشاف أخطائها وإصلاحها بدقة وكفاءة لا مثيل لهما. فهو يوفر واجهة مستخدم رسومية بديهية (GUI)، ومكتبة واسعة من مكونات الدوائر، وقدرات محاكاة متقدمة، مما يجعلها أداة لا غنى عنها للمهندسين والطلاب والهواة.على حد سواء.

واجهة مستخدم بديهية

تعمل واجهة المستخدم الرسومية سهلة الاستخدام الخاصة بـ PROTO على تبسيط عملية تصميم الدوائر. تتيح وظيفة السحب والإفلات للمستخدمين إضافة مكونات إلى دوائرهم دون عناء، بينما يضمن التصميم البديهي والتنظيم الواضح التنقل السلس. يوفر البرنامج أيضًا أشرطة أدوات واختصارات قابلة للتخصيص، مما يتيح للمستخدمين تخصيص الواجهة وفقًا لتفضيلاتهم المحددة.

مكتبة المكونات واسعة النطاق

تفتخر PROTO بمكتبة واسعة تضم أكثر من 10000 مكون من مكونات الدائرة، بما في ذلك المقاومات والمكثفات والمحاثات والترانزستورات والثنائيات والمزيد. تم تصميم كل مكون بدقة مع خصائص كهربائية دقيقة، مما يضمن عمليات محاكاة واقعية. يمكن للمستخدمين أيضًا إنشاء مكوناتهم المخصصة، وتوسيع المكتبة لتلبية احتياجاتهم الخاصة.

قدرات المحاكاة المتقدمة

يستفيد محرك محاكاة PROTO من الخوارزميات المتطورة لتوفير نتائج دقيقة وموثوقة. وهو يدعم مجموعة واسعة من التحليلات، بما في ذلك تحليل التيار المستمر، وتحليل التيار المتردد، والتحليل العابر، وتحليل استجابة التردد. ويقدم البرنامج أيضًا أدوات قوية لمرحلة ما بعد المعالجة، مما يسمح للمستخدمين بتصور وتحليل نتائج المحاكاة بتنسيقات مختلفة، مثل الرسوم البيانية والجداول والتقارير.

تحسين الدائرة واستكشاف الأخطاء وإصلاحها

يتضمن PROTO خوارزميات تحسين متقدمة لمساعدة المستخدمين على تحسين دوائرهم وفقًا لمعايير أداء محددة. كما أنه يوفر أدوات شاملة لاستكشاف الأخطاء وإصلاحها، مما يتيح للمستخدمين تحديد الأخطاء في تصميماتهم وحلها بسرعة. يوفر نظام الإبلاغ عن الأخطاء البديهي الخاص بالبرنامج شرحًا تفصيليًا للأخطاء، وتوجيه المستخدمين نحو الحلول الفعالة.

التطبيقات التعليمية والبحثية

يستخدم PROTO على نطاق واسع في المؤسسات التعليمية والبحثية. إن واجهته سهلة الاستخدام وعمليات المحاكاة الدقيقة تجعله أداة مثالية للطلاب للتعرف على نظرية الدوائر ومبادئ التصميم. يستخدم الباحثون أيضًا PROTO لنمذجة وتحليل الدوائر المعقدة، والتحقق من صحة المفاهيم النظرية، وتطوير تقنيات الدوائر الجديدة.

التوافق مع معايير الصناعة

PROTO متوافق مع تنسيقات الملفات القياسية الصناعية، مثل SPICE وPSpice، مما يضمن التكامل السلس مع أدوات التصميم والمحاكاة الأخرى. يمكّن هذا التوافق المستخدمين من مشاركة تصميماتهم والتعاون مع الآخرين باستخدام منصات برمجية مختلفة.

خاتمة

PROTO - Circuit Simulator هي أداة لا غنى عنها لأي شخص يشارك في تصميم الدوائر الإلكترونية وتحليلها واستكشاف أخطائها وإصلاحها. إن واجهة المستخدم الرسومية البديهية ومكتبة المكونات الشاملة وإمكانيات المحاكاة المتقدمة والتطبيقات التعليمية والبحثية تجعل منه حلاً برمجيًا قويًا ومتعدد الاستخدامات للمهندسين والطلاب والهواة على حدٍ سواء. بفضل التزامها بالدقة والكفاءة وسهولة الاستخدام، تمكن PROTO المستخدمين من دفع حدود تصميم الدوائر والابتكار.
