Circuit Analysis Notes

تطبيق الهندسة الكهربائية

تحتوي الملاحظات على

نظرية ثيفين

تحليل الشبكات

التحليل العقدي

KCL

KVL

نظرية التراكب

نظرية نورتون

إلخ.

الجديد في الإصدار الأحدث 4

تم آخر تحديث في 22 يونيو 2024

إصلاحات وتحسينات طفيفة للأخطاء. قم بالتثبيت أو التحديث إلى الإصدار الأحدث للتحقق من ذلك!

مقدمة

يعد تحليل الدوائر أحد الجوانب الأساسية للهندسة الكهربائية التي تتضمن دراسة سلوك الدوائر الكهربائية. فهو يوفر منهجًا منظمًا لفهم تدفق التيار والجهد والطاقة في الدوائر، مما يمكّن المهندسين من تصميم الأنظمة الكهربائية وتحليلها واستكشاف أخطائها وإصلاحها.

المفاهيم الأساسية

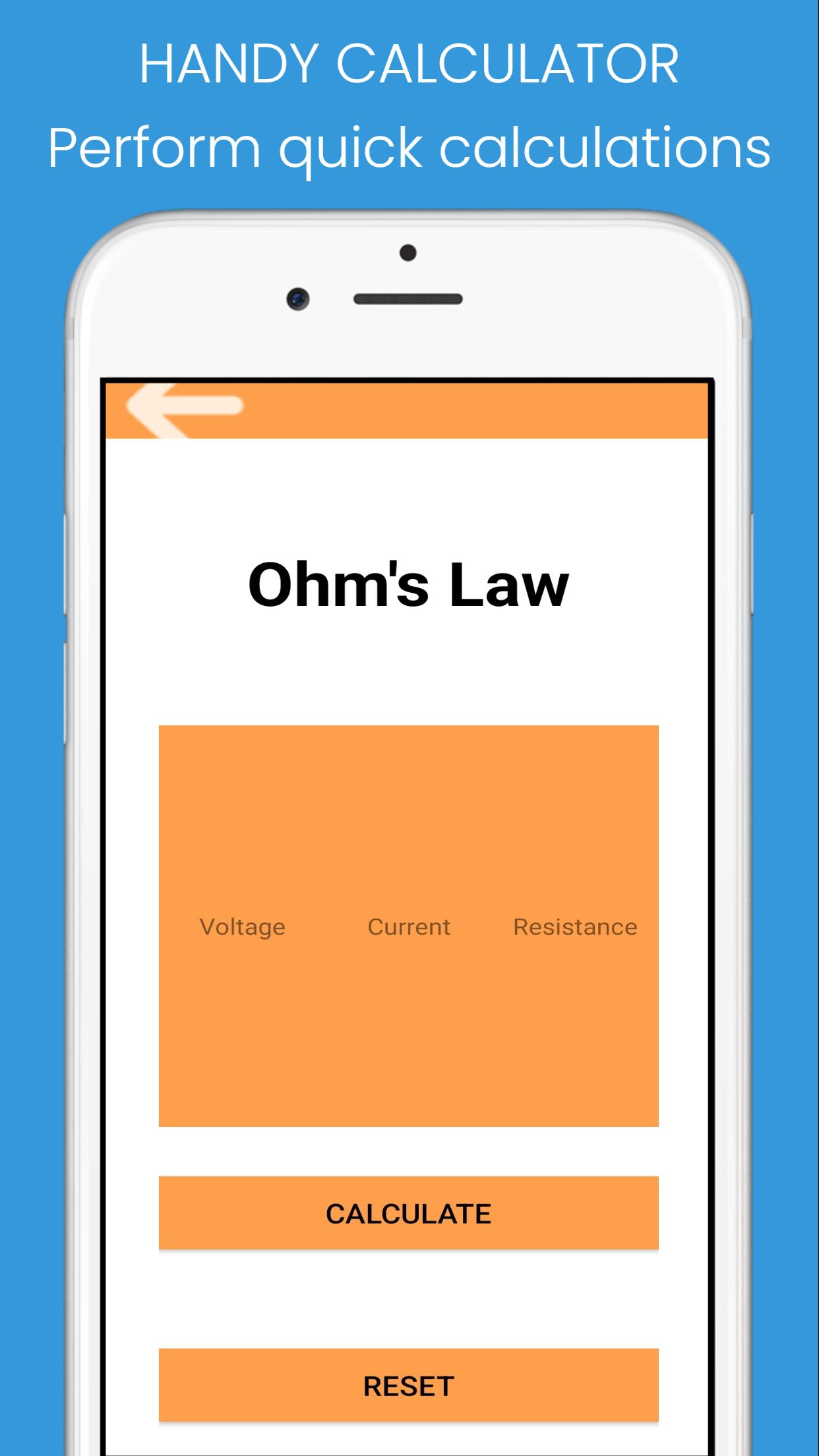

* قانون أوم: V = IR، حيث V هو الجهد، I هو التيار، وR هي المقاومة.

*قوانين كيرشوف:

* قانون التيار (KCL): مجموع التيارات الداخلة للعقدة يساوي مجموع التيارات الخارجة من العقدة.

* قانون الجهد (KVL): مجموع الفولتية حول حلقة مغلقة يساوي صفر.

* الممانعة: المعارضة الكلية لتدفق التيار في الدائرة، وتشمل المقاومة والتحريض والسعة.

* Phasors: أرقام مركبة تمثل أشكال الموجات الجيبية، مما يسمح بتحليل دوائر التيار المتردد.

طرق تحليل الدوائر

* تحليل جهد العقدة: حل الجهد عند كل عقدة في الدائرة باستخدام KCL.

* تحليل تيار الشبكة: حل التيار في كل شبكة (حلقة) في الدائرة باستخدام KVL.

* نظريات ثيفينين ونورتون: اختزال الدوائر المعقدة إلى مصادر جهد أو تيار مكافئة.

* نظرية التراكب: تحليل استجابة الدائرة لمصادر مستقلة متعددة.

* نظرية نقل الطاقة القصوى: تحديد مقاومة الحمل التي تزيد من نقل الطاقة من المصدر.

تحليل دائرة التيار المتردد

* المفاعلة: مقاومة تدفق التيار الناتج عن الحث أو السعة.

* الرنين: الحالة التي تلغي فيها المفاعلات التحريضية والسعوية بعضها البعض، مما يؤدي إلى تدفق التيار الأقصى.

* عامل القدرة: نسبة القدرة الحقيقية إلى القدرة الظاهرية في دائرة التيار المتردد.

* مطابقة المعاوقة: تحسين نقل الطاقة من مصدر إلى حمل عن طريق مطابقة ممانعاتها.

التطبيقات

يجد تحليل الدوائر تطبيقًا واسعًا في الهندسة الكهربائية، بما في ذلك:

* تصميم وتحليل الدوائر الكهربائية

* استكشاف الأخطاء وإصلاحها واكتشاف الأخطاء

* تحليل نظام الطاقة

* معالجة الإشارات

* تصميم الالكترونيات

خاتمة

يوفر تحليل الدوائر أداة قوية لفهم الدوائر الكهربائية ومعالجتها. ومن خلال تطبيق المفاهيم الأساسية والأساليب التحليلية، يمكن للمهندسين تصميم الأنظمة الكهربائية وتحليلها وتحسينها بشكل فعال لمختلف التطبيقات.
